H0 Lichtsignale
Signalköpfe nach Bauart 69 ohne Mast, aber komplett verkabelt. Zur Montage an Gebäuden (z. B. kibri Brückenstellwerk Hamm Art. 39310) oder an den Signalbrücken Art. 4750 und 4755. Die Signalköpfe werden am Ausleger der Signalbrücke eingeklipst und lassen sich daher leicht austauschen. Anschluss an die Steuermodule Viessmann Multiplexer Art. 5229 oder 52292. Mit Stecker und 7 LEDs, wartungsfrei.
Lieferbar

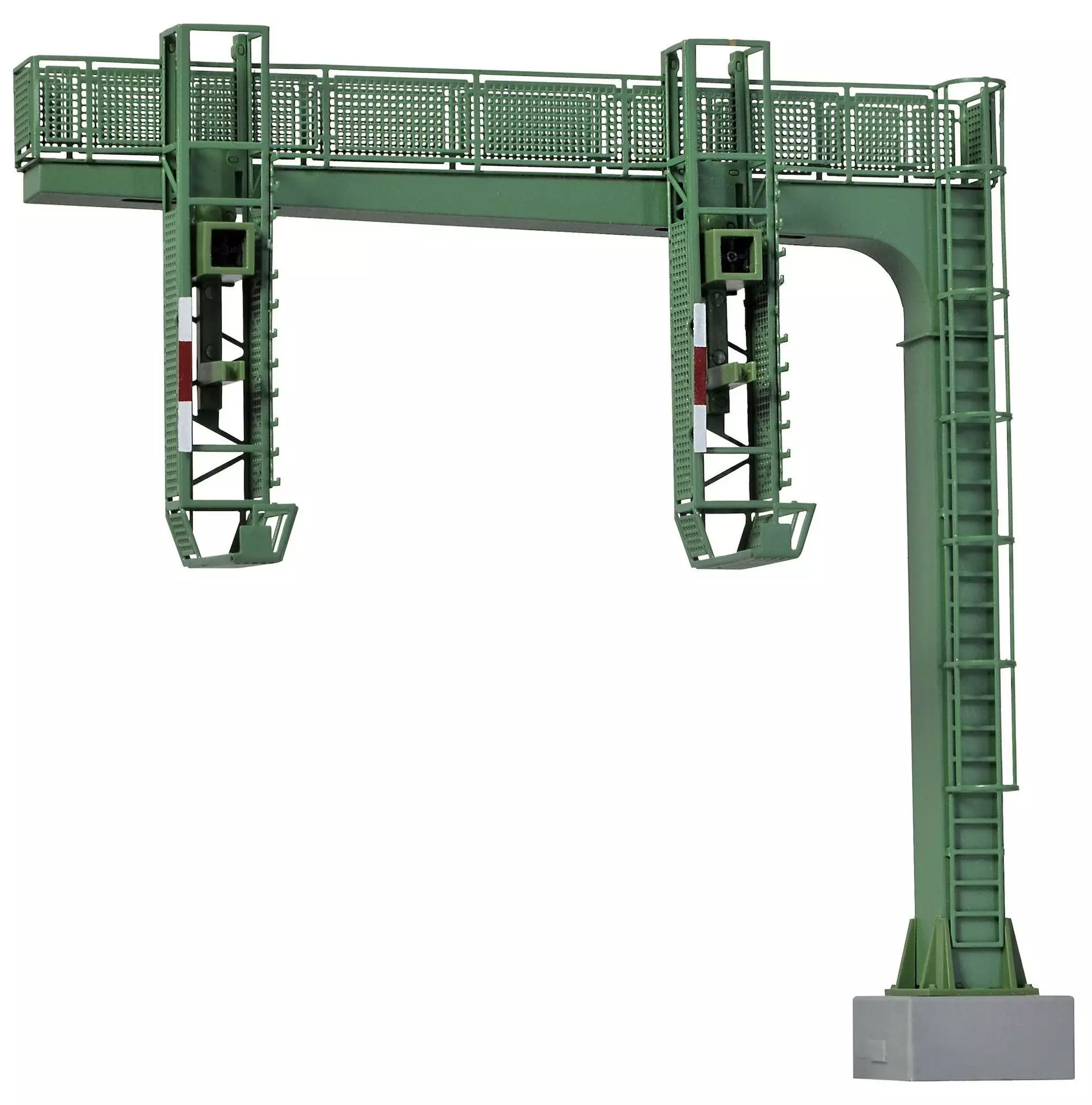

Feinste Messingätzteile und filigrane Lichtsignalköpfe mit kräftiger LED-Beleuchtung machen die Signalbrücke zu einem echten Blickfang. Die Signalköpfe sind mit praktischen Steckverbindern ausgestattet und austauschbar (Signalköpfe Art. 4751 – 4753). Zur Anpassung an veränderte Gleismittenabstände (4,5 – 7,7 cm) sind die Signalköpfe seitenverschiebbar. Ausgestattet mit 2 Einfahrsignalen sowie Vorsignalen der Bauart 69. Zum Einsatz überall dort, wo der Platz für 2 Signalmasten nicht ausreicht. Die Kabel sind unsichtbar in der vorbildgetreu lackierten Brücke verlegt. Anschluss an die Steuermodule Viessmann Multiplexer Art. 5229 oder 52292. Maße: L 11,83 x B 3,41 x H 11,21 cm.
Lieferbar

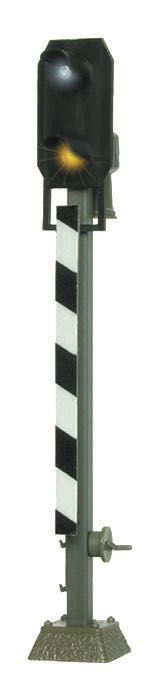

Für Bahnübergänge mit Blinklicht. Mit filigranem Messingmast in originalgetreuer Lackierung und Patentsteckfuß für einfache Montage. Zum Anschluss an das Blinkgerät Art. 5065. Mit 2 LEDs, wartungsfrei. Signalbild Bü101. Höhe: 5 cm.
Lieferbar

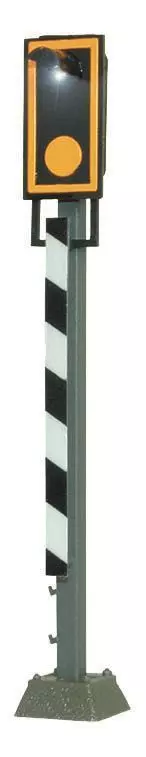

Für Bahnübergänge mit Blinklicht. Mit filigranem Messingmast in originalgetreuer Lackierung und Patentsteckfuß für einfache Montage. Zum Anschluss an das Blinkgerät Art. 5065. Mit einer LED, wartungsfrei. Signalbild Bü1. Höhe: 5,6 cm.
Lieferbar

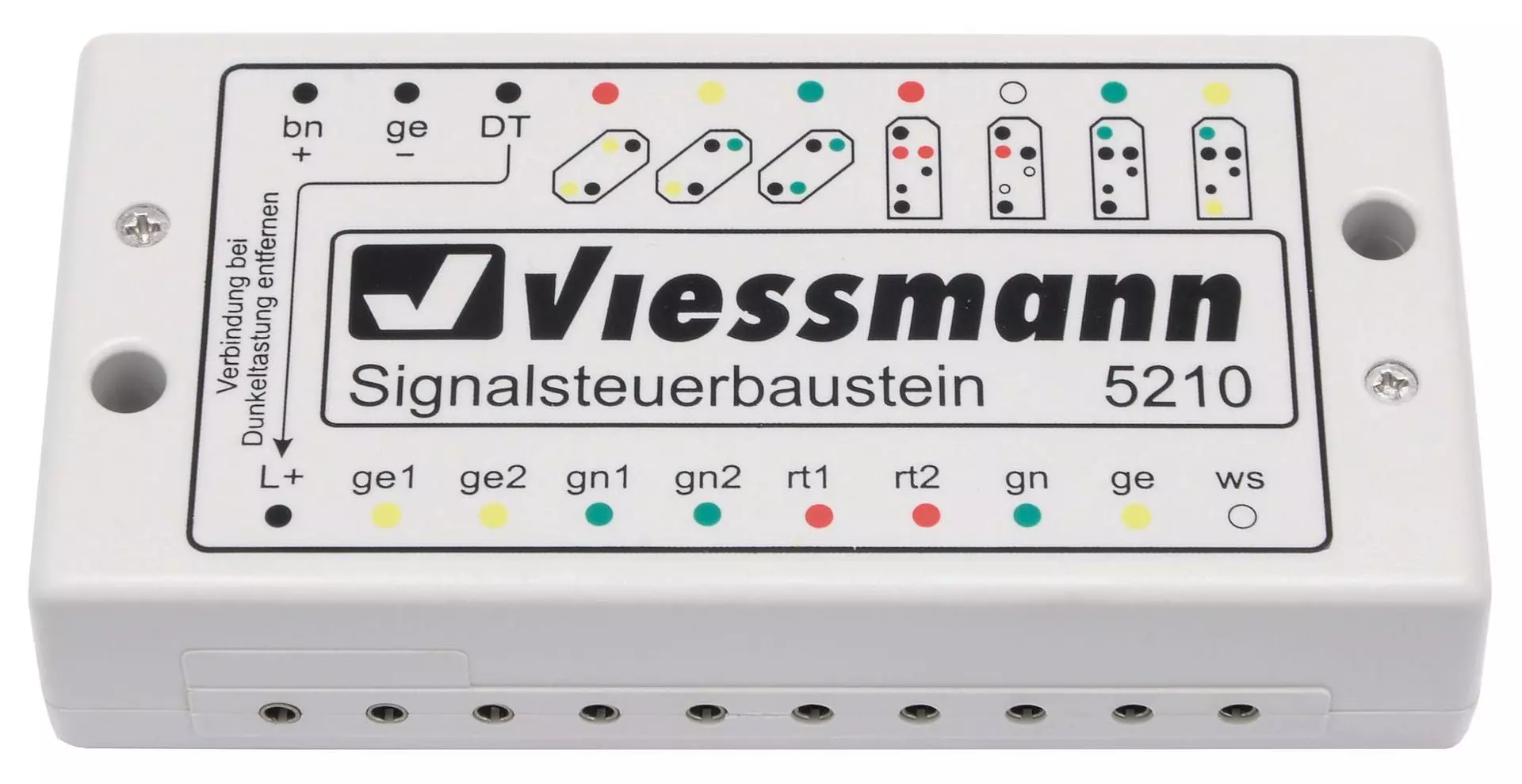

Geeignet zum Anschluss der Viessmann Standard-Lichtsignale aller Baugrößen. Mit diesem Baustein können die für den vorbildgerechten Betrieb benötigten Lichtsignalbilder ohne Einsatz von Relais erzeugt werden. Wahlweiser Anschluss von einem mehrbegriffigen oder zwei 3-begriffigen Signalen. Durch besondere Technik erfolgt der Übergang zwischen den einzelnen Signalbildern wie beim Vorbild fließend, d. h., die LEDs glimmen nach. Wahlweise ist auch die Schaltung der Dunkeltastung (abgeschaltetes Vorsignal bei am gleichen Mast Halt-zeigendem Hauptsignal) möglich. Ein Baustein ersetzt bis zu 7 Relais, die zur Ansteuerung der Signale in herkömmlicher Technik notwendig wären. Ohne Zugbeeinflussung, daher besonders für computergesteuerte Digitalanlagen geeignet. Ansteuerung über die Tasten-Stellpulte Art. 5546 oder 5547, Einzeltaster, Gleiskontakte oder Digitaldecoder möglich.
Lieferbar

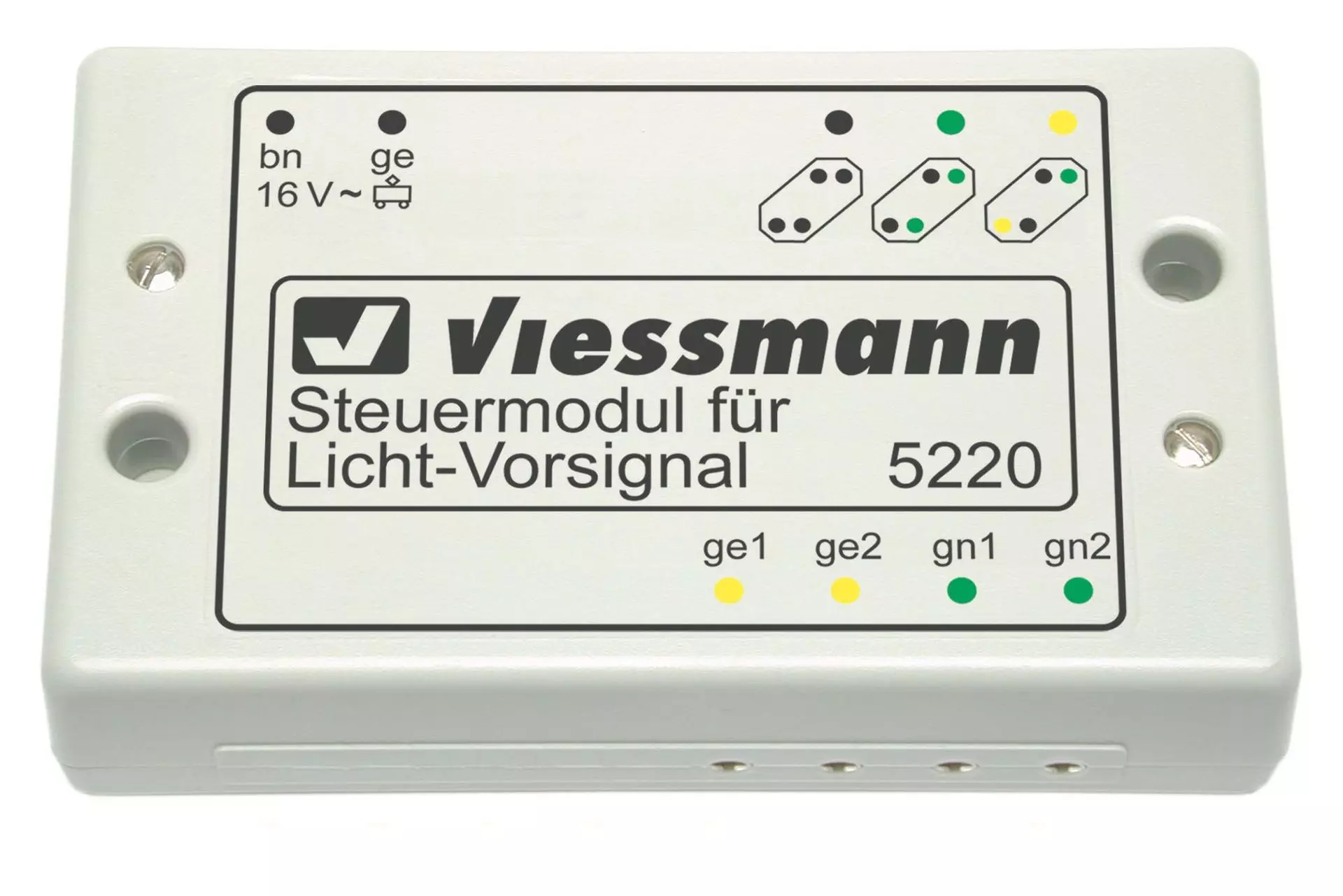

Geeignet in Verbindung mit den Steuermodulen für Lichtsignale Art. 5221 – 5223 und Hobby-Lichtsignalen Art. 4021, 4022. Das Modul erzeugt alle 3 möglichen Vorsignalbilder (Vr0, Vr1 und Vr2). Vorbildgerechter weicher Signalbildwechsel. Durch die Dunkeltastung wird bei Halt-zeigendem Hauptsignal ein am gleichen Mast befestigtes Vorsignal ausgeschaltet.
Lieferbar

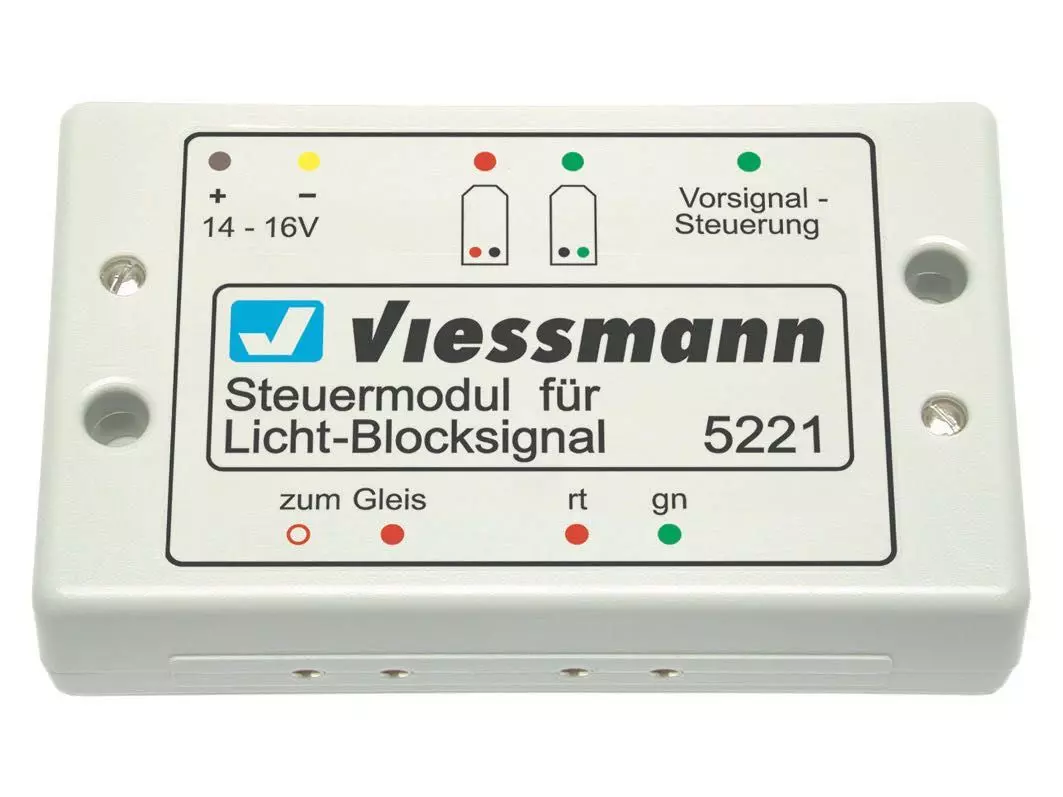

Geeignet für alle 2-begriffigen Licht-Hauptsignale (Blocksignale) und Licht-Sperrsignale mit LED-Beleuchtung von Spur 0 bis Z (außer Signale mit Multiplex-Technologie). Das Modul erzeugt die beiden Blocksignalbilder Hp0 und Hp1. Vorbildgerechter weicher Signalbildwechsel. Ein Kontakt für die Zugbeeinflussung ist integriert. Damit wird bei Halt-zeigendem Signal das Gleis vor dem Signal abgeschaltet. Die Ansteuerung erfolgt über das Tasten-Stellpult Art. 5547, Einzeltaster, Schaltgleise, Gleiskontakte oder digitale Magnetartikeldecoder. Zusätzlich ist ein Ausgang zur Steuerung eines Vorsignals über das Steuermodul Art. 5220 vorhanden.
Lieferbar

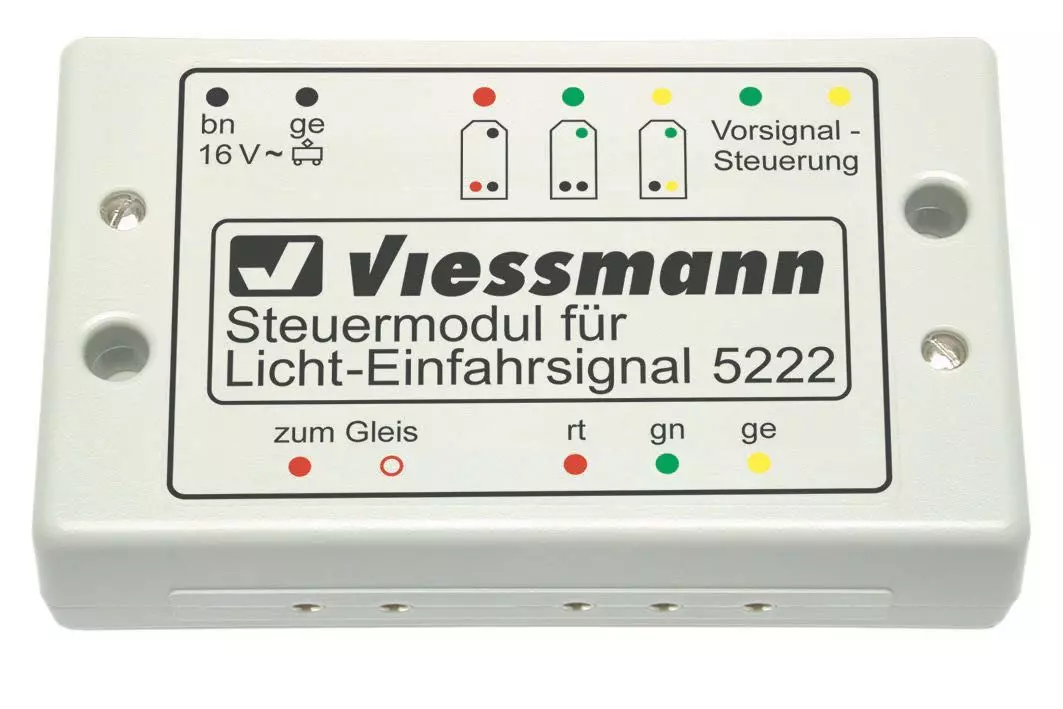

Geeignet für alle 3-begriffigen Licht-Einfahrsignale von Spur 0 bis Z (außer Signale mit Multiplex-Technologie). Das Modul erzeugt alle 3 möglichen Einfahrsignalbilder (Hp0, Hp1 und Hp2). Vorbildgerechter weicher Signalbildwechsel. Ein Kontakt für die Zugbeeinflussung ist integriert. Damit wird bei Halt-zeigendem Signal das Gleis vor dem Signal abgeschaltet. Die Ansteuerung erfolgt über das Tasten-Stellpult Art. 5546, Einzeltaster, Schaltgleise, Gleiskontakte oder digitale Magnetartikeldecoder. Zusätzlich ist ein Ausgang zur Steuerung eines Vorsignals über das Steuermodul Art. 5220 vorhanden.
Lieferbar

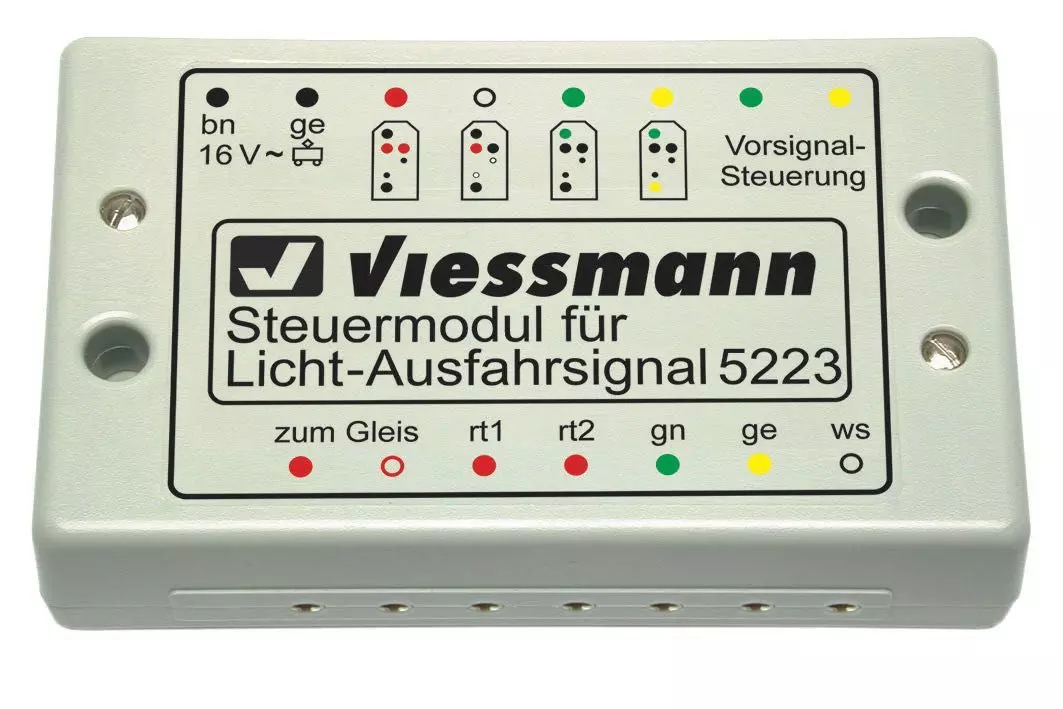

Geeignet für alle 4-begriffigen Licht-Ausfahrsignale von Spur 0 bis Z (außer Signale mit Multiplex-Technologie). Das Modul erzeugt alle 4 möglichen Ausfahrsignalbilder (Hp0, Hp1, Hp2 und Sh1). Vorbildgerechter weicher Signalbildwechsel. Ein Kontakt für die Zugbeeinflussung ist integriert. Damit wird bei Halt-zeigendem Signal das Gleis vor dem Signal abgeschaltet. Die Ansteuerung erfolgt über das Tastenstellpult Art. 5545, Einzeltaster, Schaltgleise, Gleiskontakte oder digitale Magnetartikeldecoder. Zusätzlich ist ein Ausgang zur Steuerung eines Vorsignals über das Steuermodul Art. 5220 vorhanden.
Lieferbar

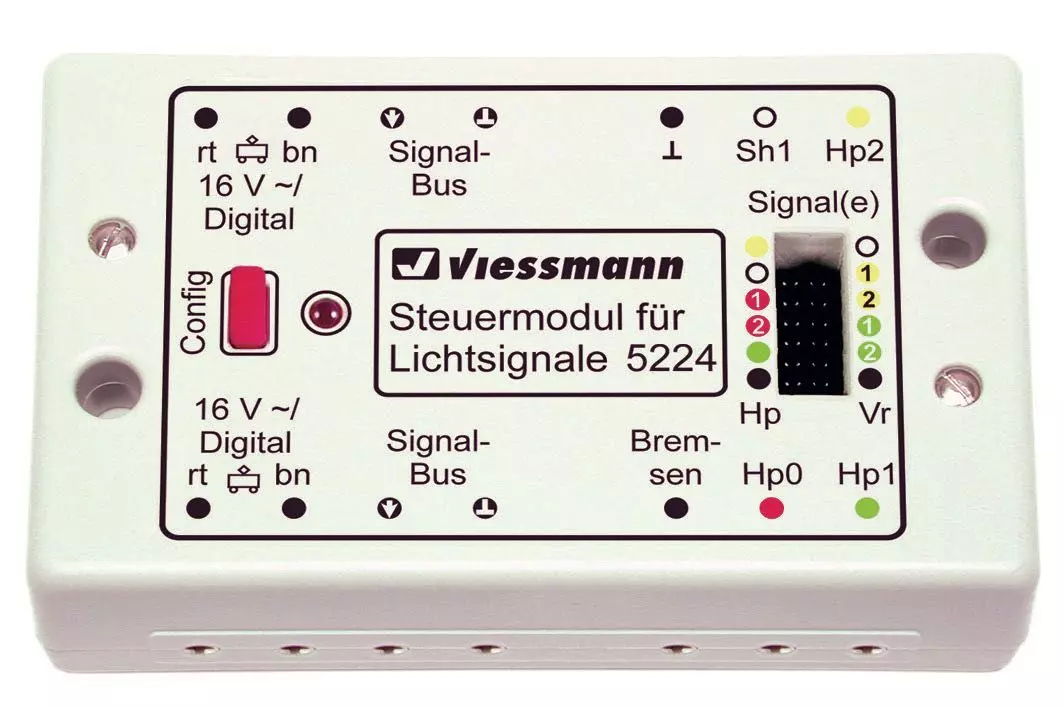

Dieses Modul verfügt über einen integrierten Digitaldecoder (Märklin-Motorola, NMRA-DCC) und dient zur Steuerung von 2 Lichtsignalen (ein Haupt- und ein Vorsignal) mit LEDs und gemeinsamem Pluspol oder Glühlampen, wenn diese zusammen nicht mehr als 200 mA Strom aufnehmen. Vorbildgerechter weicher Signalbildwechsel. Geeignet für alle Lichtsignale von Spur 0 bis Z (außer Signale mit Multiplex-Technologie). Die Schaltung kann konventionell über die Tasten-Stellpulte Art. 5545, 5546 und 5547 oder direkt digital erfolgen. Es ist ausgestattet mit dem Viessmann Signalbus und für folgende Einsätze konfigurierbar: 2- oder mehrbegriffiges Lichtsignal: Ein 2-begriffiges Hauptsignal mit den Signalbildern Fahrt und Halt benötigt das Tasten-Stellpult Art. 5547 (für 4 Signale) bzw. eine Digitaladresse. Ein 3- oder 4-begriffiges Signal mit den zusätzlichen Begriffen Langsamfahrt und Rangierverbot aufgehoben benötigt das Tasten-Stellpult Art. 5546 (3-begriffig, 2 Signale) bzw. 5545 (4-begriffig, 2 Signale) bzw. im Digitalbetrieb 2 Adressen. Bahnhofssignal oder Blocksignal: Bei der Konfiguration als Blocksignal reagiert das Modul automatisch auf den übertragenen Streckenzustand. Diese Funktion setzt Gleisbesetztmeldungen mit Dauerkontakten voraus. Je Signalabschnitt sind bis zu 2 überwachte Abschnitte notwendig. In dieser Betriebsart schaltet das Modul automatisch auf Fahrt, wenn der folgende Abschnitt über den Signalbus als frei gemeldet wird. Ist einer der beiden Abschnitte belegt, schaltet das Modul auf Halt. Eigenes Vorsignal oder Vorsignal am Mast: Das Signalmodul steuert das Hauptsignal und das dazugehörende Vorsignal oder das Vorsignal eines folgenden Signals, wenn es am eigenen Mast angebracht ist. In diesem Fall wird das Vorsignal bei Halt vorbildgerecht dunkel geschaltet. Bei Halt Fahrstrom unterbrechen oder Bremsgenerator zuschalten: Mit dem ansteckbaren Zugbeeinflussungsrelais Art. 5228 kann das Modul die Züge automatisch anhalten. Das kann entweder durch Ausschalten des Fahrstroms vor dem Signal erfolgen oder bei Digitalsystemen noch vorbildgerechter durch Umschalten auf das Bremsmodul Art. 5232 (für Märklin-Motorola) oder einen Bremsgenerator (für NMRA-DCC). Gekoppeltes Signal: Über die Konfiguration kann festgelegt werden, ob ein Signal eventuell nur Halt und Langsamfahrt anzeigen soll. In diesem Fall benötigt das Modul ebenfalls nur das Tasten-Stellpult Art. 5547 bzw. eine Digitaladresse. Sowohl bei der Steuerung über Tasten-Stellpulte als auch über Kontaktgleise sorgt die Logik im Steuermodul dafür, dass bei der gleichzeitigen Betätigung mehrerer Tasten die rote Taste immer gewinnt.
Lieferbar

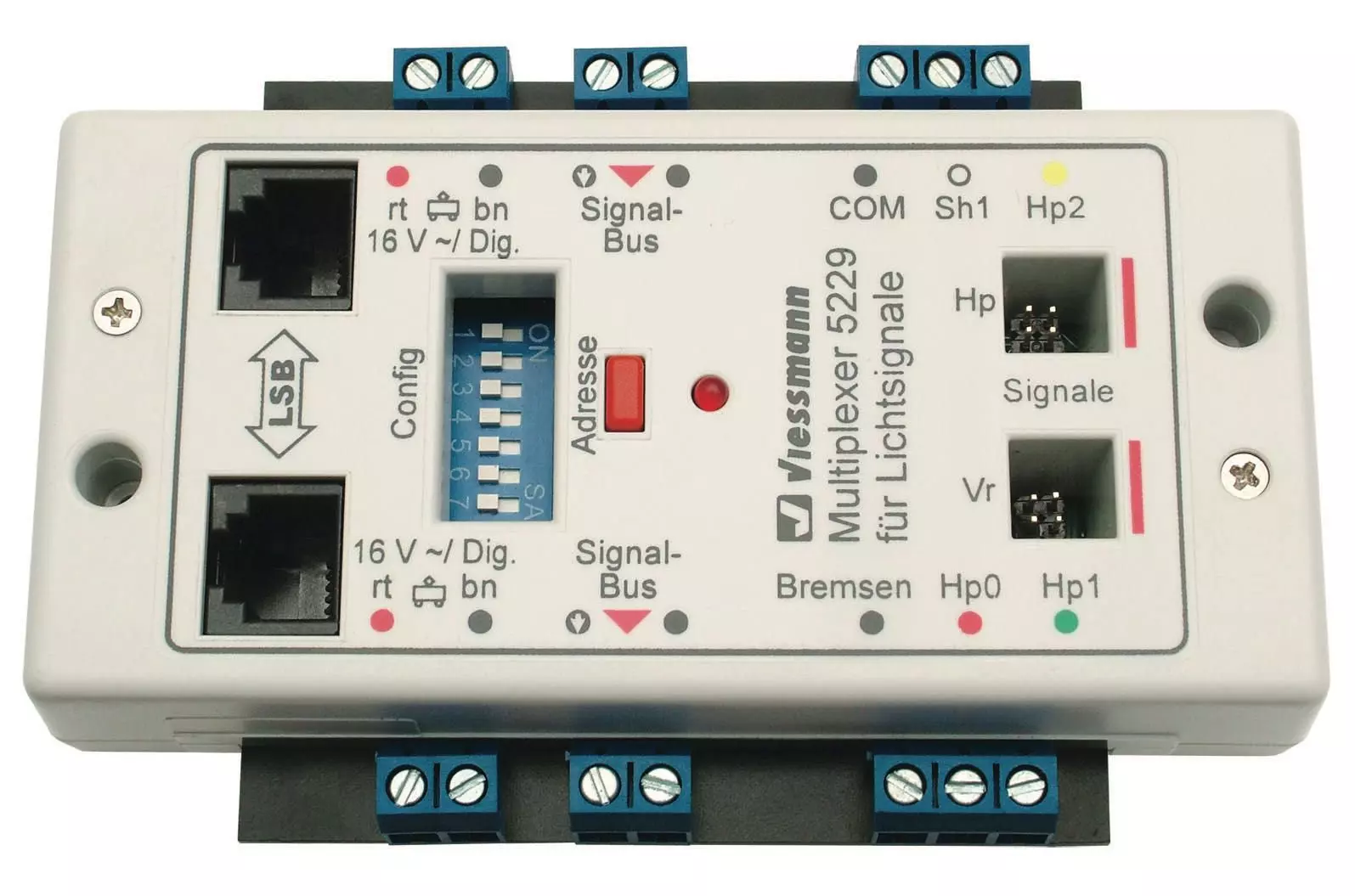

Dieses Modul ist mit einem integrierten Digitaldecoder ausgestattet. Der Decoder versteht die Formate Märklin-Motorola und NMRA-DCC. Das Modul ist geeignet für ein Haupt- und ein Vorsignal mit Viessmann Multiplex-Technologie, z. B. Ks-Signale Art. 4040 – 4046 und die Standard-Lichtsignale mit Multiplex-Technologie Art. 4720 – 4730. Es verfügt über den Viessmann Signalbus und den Viessmann SpeedBus und ist ansteuerbar über die Tasten-Stellpulte Art. 5545 – 5547, über Gleiskontakte und durch digitale Schaltbefehle. Der Viessmann SpeedBus ermöglicht den komfortablen Anschluss an den Commander mit automatischer Anmeldung. Das Modul ist im gleichen Umfang ausgerüstet und konfigurierbar wie das Steuermodul für Lichtsignale ohne Multiplex-Technologie Art. 5224. Es ist blockstreckenfähig und mit dem ansteckbaren Zugbeeinflussungsrelais Art. 5228 kann es die Züge automatisch anhalten. Das kann entweder durch Ausschalten des Fahrstroms vor dem Signal erfolgen oder bei Digitalsystemen noch vorbildgerechter durch Umschalten auf das Bremsmodul Art. 5232 (für Märklin-Motorola) oder einen Bremsgenerator/ABC-Bremsung (für NMRA-DCC). Der Signalanschluss erfolgt über eine einzige Steckverbindung. Vorbildgerechter weicher Signalbildwechsel. Ausgestattet mit Taster für Adresseinstellung, DIP-Schalter zur Konfiguration und LED zur Statusanzeige.
Vorbestellung

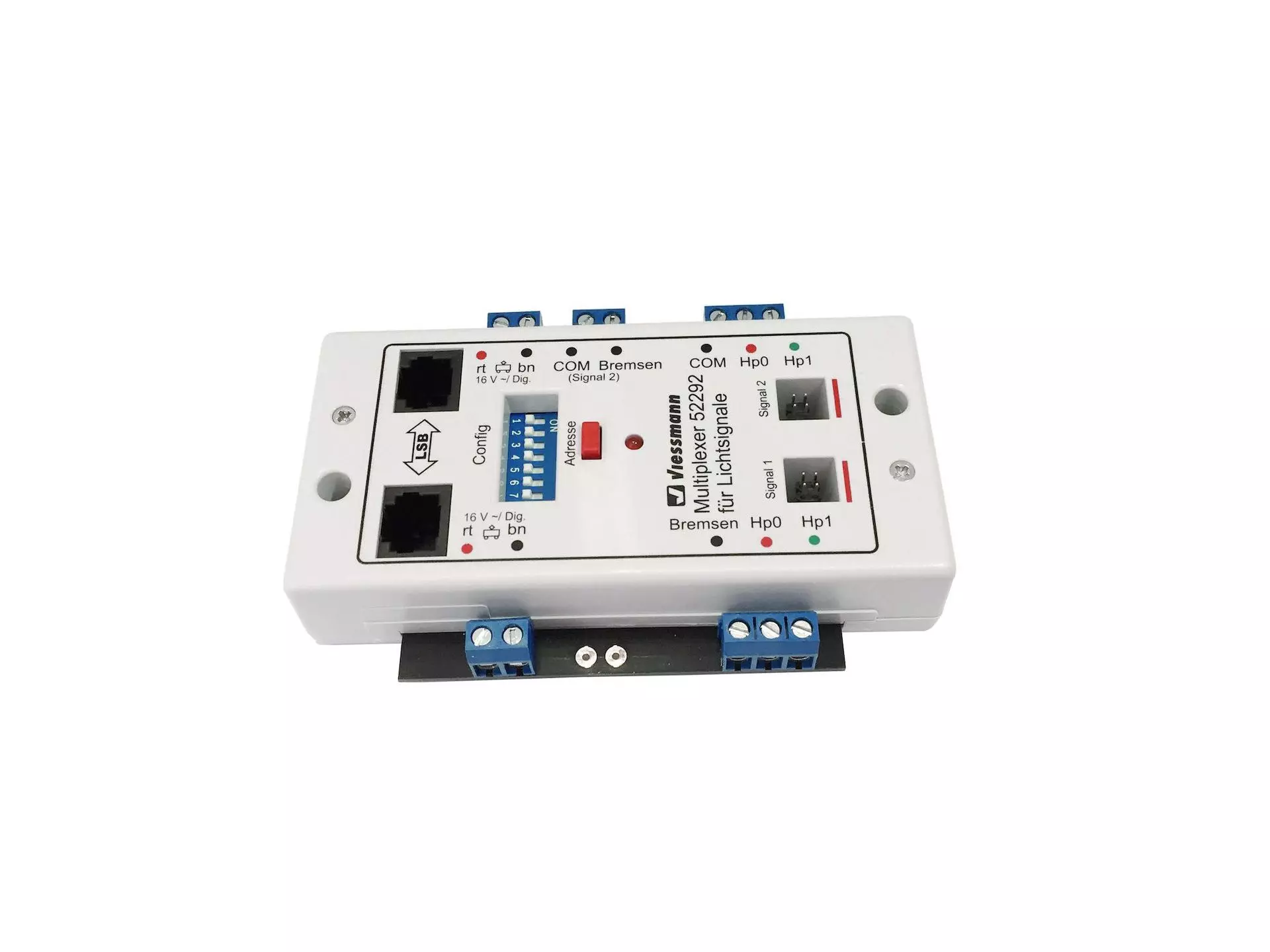

Dieses Steuermodul mit integriertem Digitaldecoder (MM, DCC) ist geeignet für 2 Viessmann Hauptsignale mit Multiplex-Technologie, z. B. Ks-Signale Art. 4042 – 4046 und Standard-Lichtsignale mit Multiplex-Technologie Art. 4721 – 4728 und ist die ideale Steuerung für die Viessmann Signalbrücken Art. 4750 und 4755 mit den dazu gehörenden Signalköpfen Art. 4750 – 4753. Das Modul steuert 2 unabhängige Hauptsignale und erkennt die angeschlossenen Signale automatisch. Bilden Haupt- und Vorsignal eine Einheit (Hp/Vr-Kombinationen), können die einzelnen Signalköpfe auch mit eigenen Adressen unabhängig voneinander gesteuert werden. Es verfügt über analoge Eingänge für das Tastenstellpult Art. 5547 oder für Gleiskontakte (analog nur Signalbild Hp0/Hp1). Das Modul erlaubt Blockstreckenbetrieb mit Fahrstrombeeinflussung. Der Viessmann SpeedBus (LSB) ermöglicht den komfortablen Anschluss an den Viessmann Commander mit automatischer Anmeldung. Das angeschlossene Signal wird erkannt und konfiguriert sich entsprechend. Das Modul hat keinen Signalbus, ermöglicht jedoch die Steuerung von Vorsignalen durch freie Adressvergabe. Damit hört das Modul die Befehle an ein folgendes Hauptsignal ab und steuert damit das Vorsignal richtig. Der Signalanschluss erfolgt über eine einzige Steckverbindung. Weicher Lichtwechsel zwischen den Signalbildern sowie weitere Eigenschaften sind einstellbar. Für eine automatische Zugbeeinflussung ist der Art. 5227 Relais, doppelt, monostabil, 2 x 2UM direkt anschließbar.
Lieferbar
4-poliges Verlängerungskabel für die Verbindung zwischen Lichtsignalen mit Multiplex-Technologie und den Multiplex-Steuer-modulen Art. 5229 und 52292. Länge: 1 m.
Lieferbar

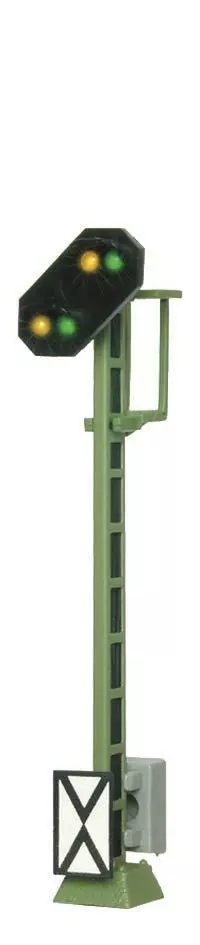

Signal der Einheitsbauart. Einfachste Montage. Komplett lackierte Metallausführung. Mit Patentsteckfuß. Mit 4 LEDs, wartungsfrei. Signalbilder Vr0, Vr1, Vr2. Passendes Steuermodul: Art. 5220. Höhe: 6 cm.
Lieferbar

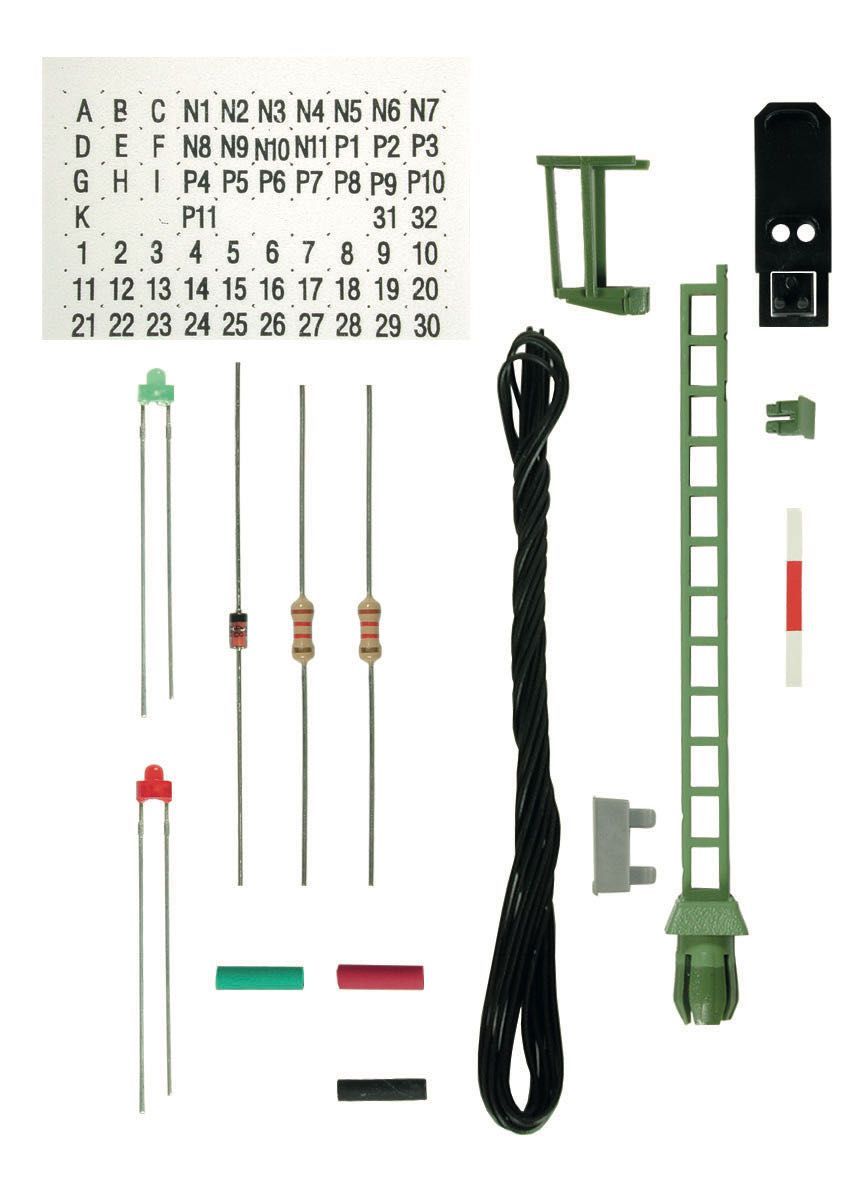

Signal der Einheitsbauart. Einfachste Montage. Komplett lackierte Metallausführung. Mit Patentsteckfuß. Mit 2 LEDs, wartungsfrei. Signalbilder Hp0 und Hp1. Passendes Steuermodul: Art. 5221. Höhe: 7,9 cm.
Lieferbar

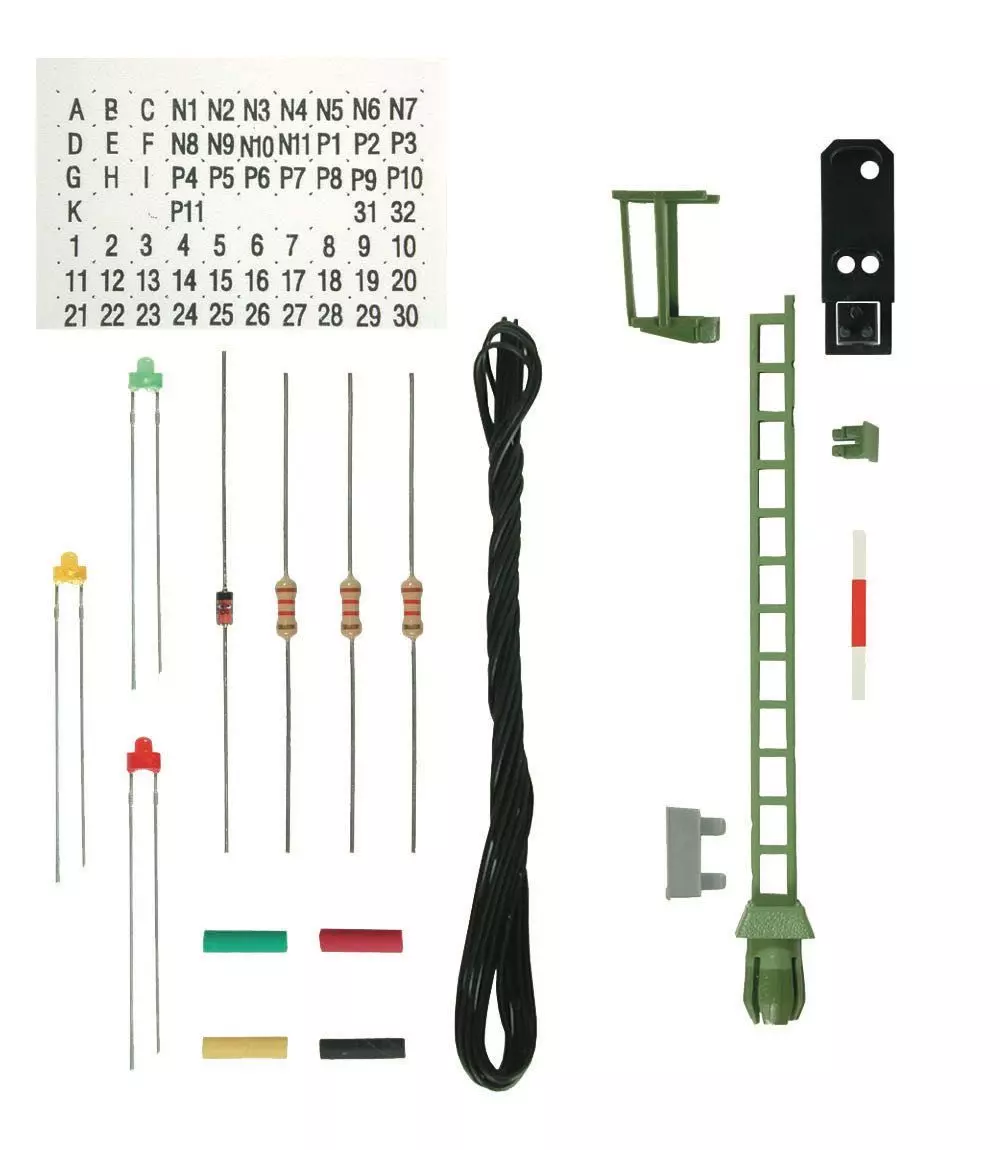

Signal der Einheitsbauart. Einfachste Montage. Komplett lackierte Metallausführung. Mit Patentsteckfuß. Mit 3 LEDs, wartungsfrei. Signalbilder Hp0, Hp1 und Hp2. Passendes Steuermodul: Art. 5222. Höhe: 7,9 cm.
Lieferbar
Inhalt: 3 Paar mit je 3 Adaptern (S: Norm, M: +0,3 mm und L: +0,6 mm).
Lieferbar
