SwitchPilot Decoder

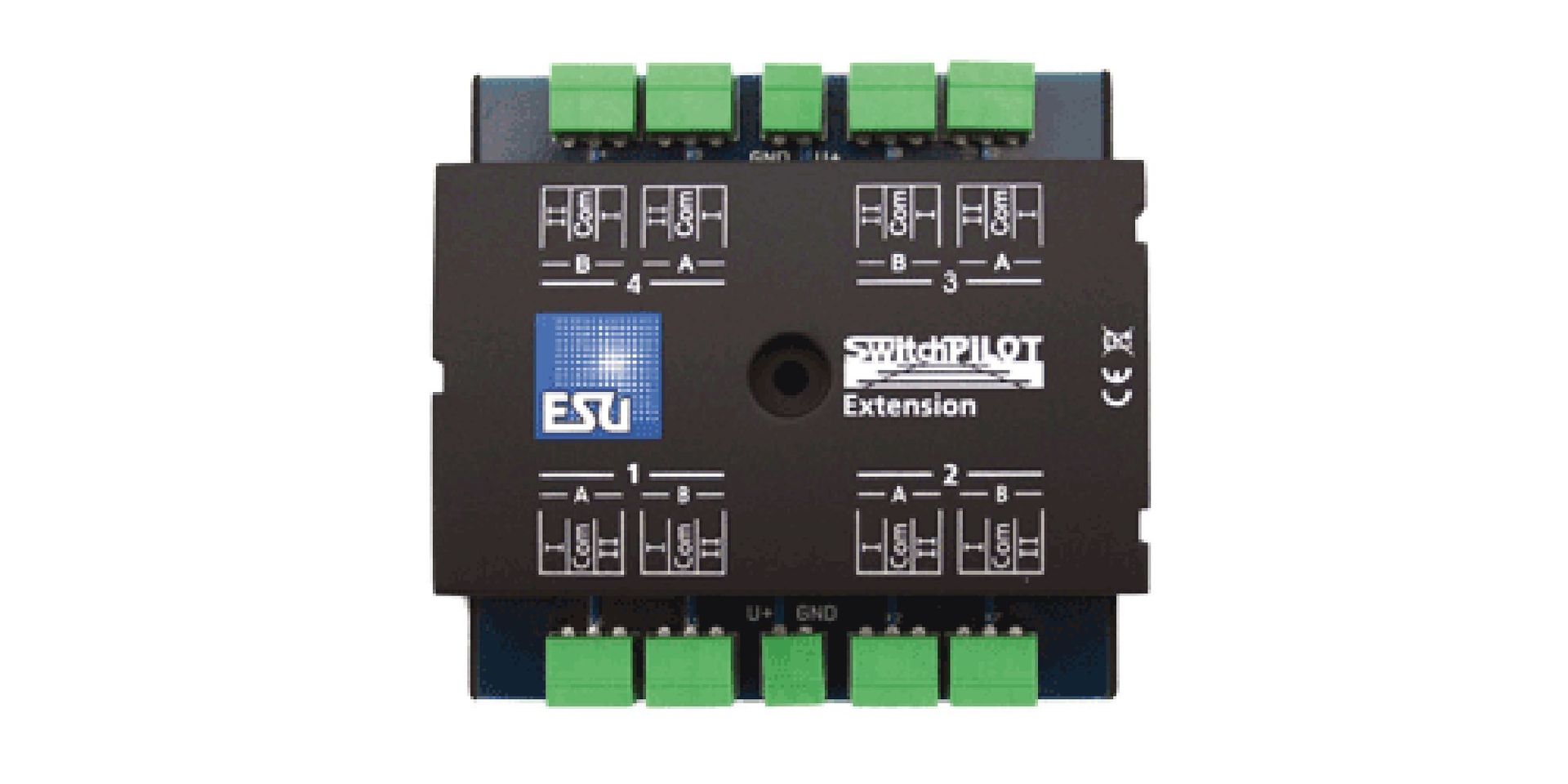

Der SwitchPilot kann bei Bedarf um das SwitchPilot Extension Modul ergänzt werden: Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern oder zur Herzstückpolarisierung. Betriebsarten Das SwitchPilot Extension Modul funktioniert nur in Verbindung mit einem SwitchPilot. Seitlich angesteckt wird es direkt vom SwitchPilot mit Strom versorgt. Es beinhaltet insgesamt 4 Doppel-Relais (2 x UM), von denen jedes fix einem Transistor-Ausgangspaars des SwitchPilot zugeordnet ist. Die Stellung des jeweiligen Relais hängt direkt vom Schaltzustand dieses Ausgangspaars ab. Mit Hilfe des Relais können entweder Verbraucher galvanisch vom restlichen Schienenkreis getrennt geschaltet werden (Funktion analog zu k84) oder ein motorischer Weichenantrieb umgepolt werden. Da jedes Relais mit bis zu 1.5A Dauerstrom belastbar ist, können mit seiner Hilfe nicht nur Weichenherzstücke polarisiert werden, sondern auch Blockstrecken signalabhängig mit Spannung versorgt oder motorische Antriebe wie (Wasser)pumpen geschaltet werden. Besonders trickreich ist die Möglichkeit zur Ansteuerung motorischer Weichenantriebe: Die hierzu nötige Motorumpolung beherrscht das SwitchPilot Extension Modul selbstverständlich ebenso.
Lieferbar

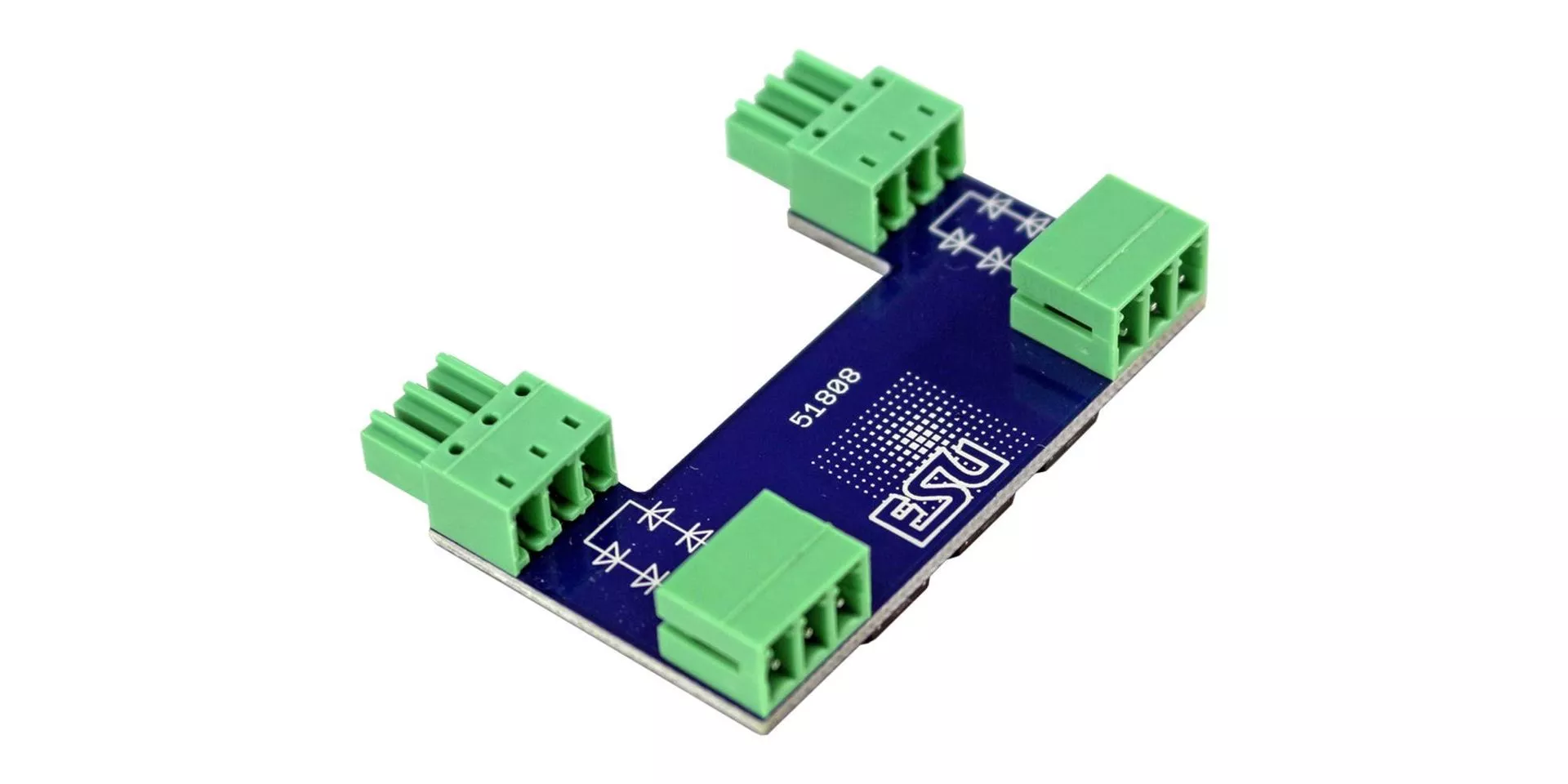

51808, SwitchPilot Extension-Adapter für ABC-Bremsstrecken. Set mit 2 Stück für insgesamt 4 Bremsabschnitte Diese Adapterplatinen werden einfach an die Anschlussklemmen eines SwitchPilot Extension Moduls angesteckt und vereinfachen den Aufbau und die Verkabelung von ABC-Bremsstrecken deutlich. Jede Adapterplatine kann die Signale für zwei Bremsabschnitte erzeugen und wird wie in der Abbildung gezeigt verdrahtet. Die ABC-Bremstechnik funktioniert mit allen ESU-V4-Decodern (und anderen) sehr zuverlässig und ermöglicht nicht nur ein sanftes Abbremsen vor Signalen, sondern auch das Auslösen von Funktionen während des Signalhalts. Auch die Geräuschfunktionen bleiben erhalten.
Lieferbar

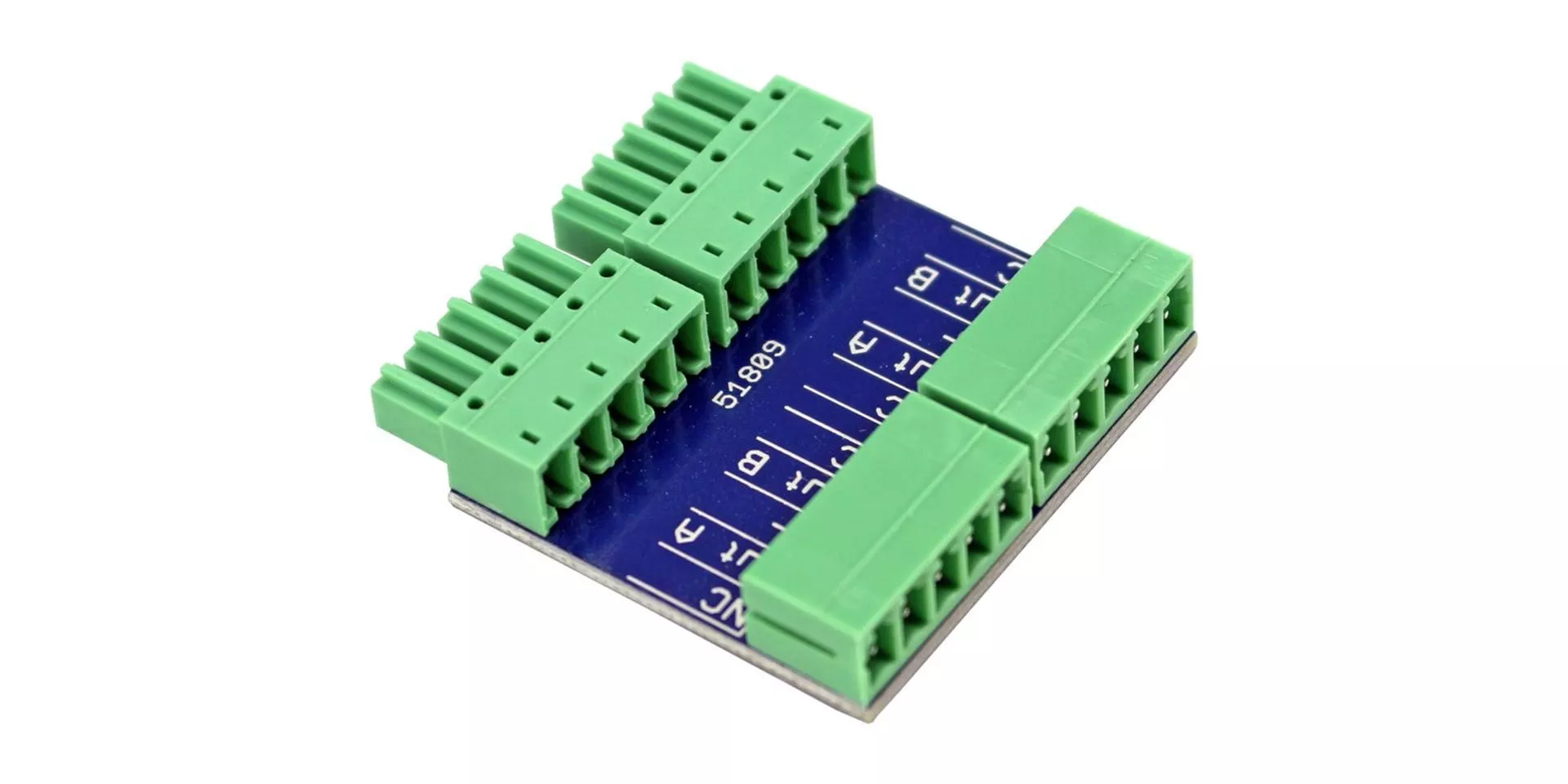

51809, SwitchPilot-Adapter für Signale mit gemeinsamer Kathode. Set mit 2 Stück für insgesamt 8 Ausgänge An unserem SwitchPilot-Decoder lassen sich neben Weichenantrieben auch sehr einfach Lichtsignale betreiben. In diesen sind in den allermeisten Fällen moderne Leuchtdioden verbaut. Zur Reduktion der Kabelanzahl werden bei mehrbegriffigen Signalen normalerweise die Anodenanschlüsse signalseitig gekoppelt. Einige Signalhersteller (z.B. Viessmann® ) koppeln aber die Kathode so dass diese Signale bisher nicht mit dem SwitchPilot geschaltet werden konnten. Unser neuer Adapter schafft hier Abhilfe. Stecken Sie diesen Adapter einfach an die Ausgangsklemmen des SwitchPilot-Decoders und schon kön- nen Sie auch diese Signale benutzen.
Lieferbar

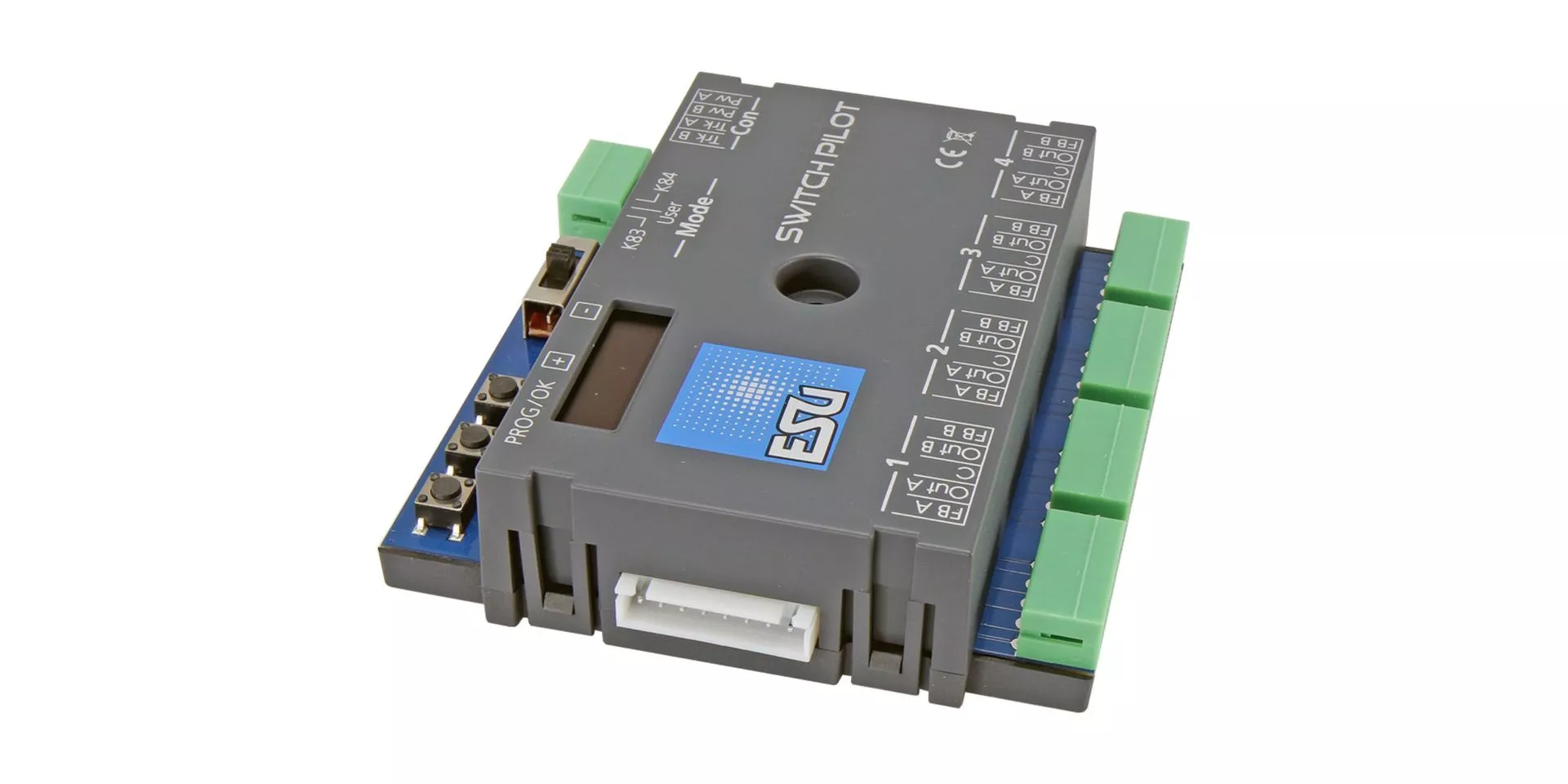

SwitchPilot 3 Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbrauchen schalten. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLEDDisplay sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 8 Transistorausgänge, welche in den 4 Ausgangspaaren 1 bis 4 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Dass der Ausgang automatisch wieder abschaltet, sobald die im Decoder hinterlegte Zeit abgelaufen ist, verhindert ein Durchbrennen von Magnetartikelantrieben. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupplungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter. Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für Glühlampen-Simulation). Mit dem Betriebsarten-Schalter des SwitchPilot 3 können Sie blitzschnell alle Ausgangspaare gemeinsam in die Betriebsart „k83“ beziehungsweise „k84“ umschalten, unabhängig wie diese konfiguriert sind. Rückmeldung Da der SwitchPilot 3 ist RailCom®-fähig ist, können alle Einstellungen auf Wunsch direkt im eingebauten Zustand ausgelesen und verändert werden. In Verbindung mit einer ECoS als idealer „Partnerin“ kann der SwitchPilot 3 bei entsprechend vorbereiteten Weichenantrieben die tatsächliche Weichenstellung erfassen und anzeigen. Endlich haben Sie die Gewissheit, dass Ihre Weiche korrekt geschaltet hat! Einstellen Der SwitchPilot 3 kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Displays sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 gegen Überlast weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben
Lieferbar
SwitchPilot 3 Plus Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbrauchen schalten. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 Plus über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 Plus ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 Plus kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 16 Transistorausgänge, welche in den 8 Ausgangspaaren 1 bis 8 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Da der Ausgang automatisch wieder abschaltet, sobald eine im Decoder hinterlegte Zeit erreicht wurde, wird ein Durchbrennen von Magnetartikeln verhindert. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupplungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter. Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für GlühlampenSimulation). Rückmeldung Da der SwitchPilot 3 Plus ist RailCom®-fähig ist, können alle Einstellungen auf Wunsch direkt im eingebauten Zustand ausgelesen und verändert werden. In Verbindung mit einer ECoS als idealer „Partnerin“ kann der SwitchPilot 3 Plus bei entsprechend vorbereiteten Weichenantrieben die tatsächliche Weichenstellung erfassen und anzeigen. Endlich haben Sie die Gewissheit, dass Ihre Weiche korrekt geschaltet hat! Einstellen Der SwitchPilot 3 Plus kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Displays sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Plus gegen Überlast weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
Lieferbar

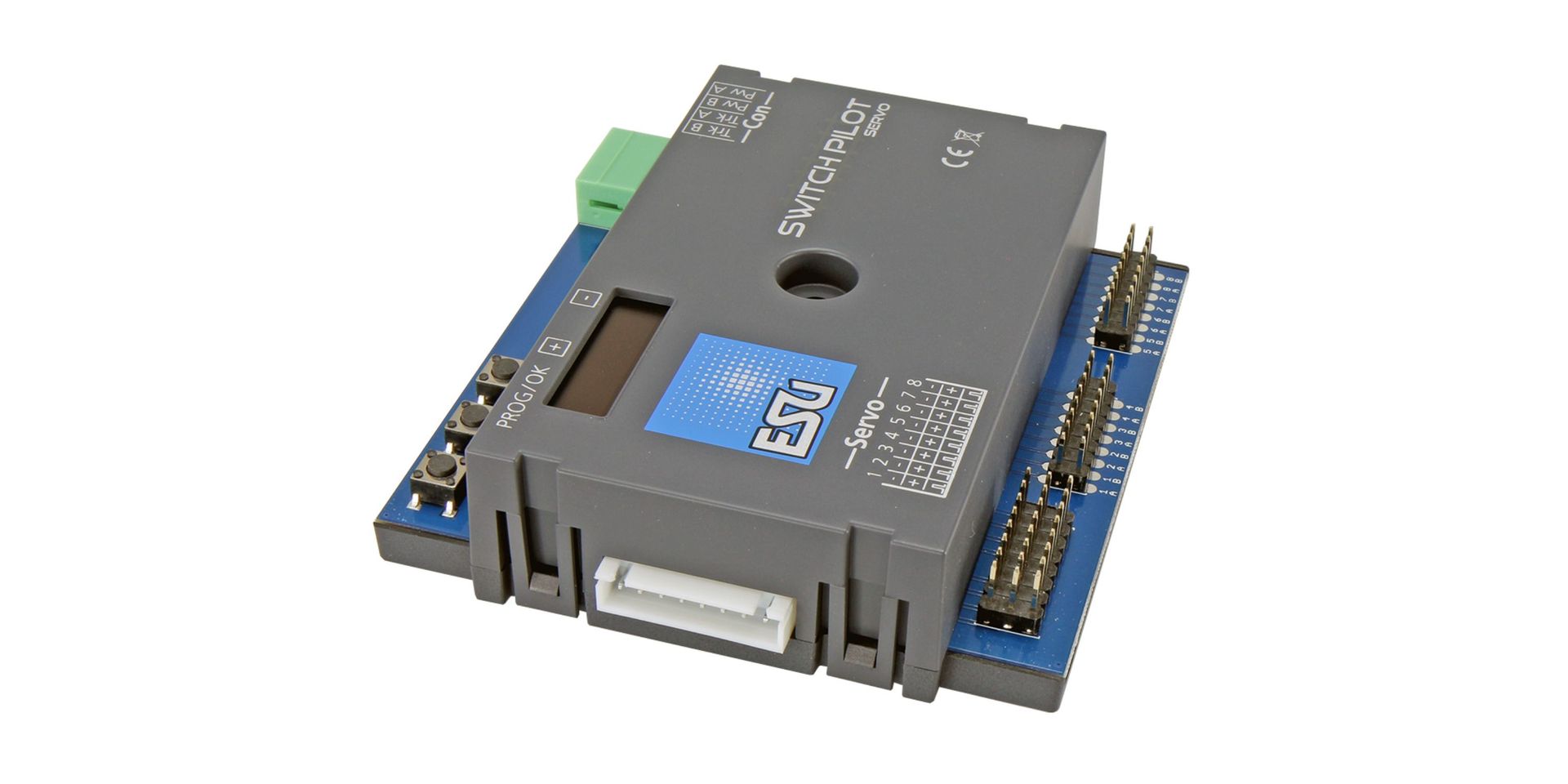

SwitchPilot 3 Servo Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können bis zu acht RC-Servoantriebe ansteuern. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 Servo über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 Servo ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 Servo kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Der SwitchPilot 3 Servo besitzt acht Ausgänge zur Ansteuerung von RC-Servoantrieben. Dabei kann er diese Antriebe so präzise ansteuern, dass damit neben dem Schalten von Weichen auch jegliche andere, langsame Bewegungsabläufe gesteuert werden können. Der SwitchPilot 3 Servo verfügt über eine eingebaute Einschalt-Impulsunterdrückung, um das systembedingte „Zucken” von RC-Servos beim Anlegen der Versorgungsspannung zu eliminieren bzw. zu vermindern. Weiterhin kann die Stromversorgung zum Servo unterbrochen werden, um ein „Brummen” mancher preisgünstiger Servos zu verhindern. Jedes der acht Servos kann entweder im „Digitalmodus“ oder im erstmalig mit dem SwitchPilot 3 Servo eingeführten „Proportional-Modus“ betrieben werden: Im Digital-Modus kann das Servo zwei Endstellungen „A” und „B” anfahren, abhängig von der Schaltstellung am Bedienpult. Die Position der beiden Endstellungen sowie die Geschwindigkeit, mit der sich das Servo in die gewünschte Richtung bewegt, kann individuell am SwitchPilot 3 Servo eingestellt werden. Der Digital-Modus ist perfekt zum Schalten von Weichen oder Signalen, die stets in einer festen Position verharren sollen. Im Proportional-Modus kann sich das Servo in jeder Position innerhalb der Endstellungen „A” und B” bewegen und auch anhalten. Das Servo läuft nur solange das Bedienpult ein Kommando sendet. Lässt man die Taste los, hält das Servo an. Auf diese Weise kann man ein Servo in jeder gewünschten Position anhalten lassen. Die Servo-Geschwindigkeit kann individuell eingestellt werden. Der ProportionalModus ist ideal für (Wasser)kräne oder Lokschuppen-Tore oder jede andere Anwendung, wofür auch Zwischenpositionen benötigt werden. Für jedes Servo kann neben den Endstellungen und den Drehgeschwindigkeiten bestimmt werden, ob es beim Erreichen der Endstellung nachwippen soll. Weiterhin kann zur Anpassung an die verschiedenen am Markt befindlichen RC-Servos die Erzeugung des Servo-Impulses beeinflusst werden oder die Spannungsversorgung jedes Servos einzeln abgeschaltet werden. Auf diese Weise werden preiswerte sog. Analogservos ebenso wie moderne Digital-Servos (mit Microcontroller) optimal angesteuert. Analogbetrieb Der SwitchPilot 3 Servo kann als Besonderheit ganz ohne Digitalzentrale eingesetzt werden: Auf Wunsch lassen sich bis zu 16 Taster zum direkten Schalten der Servos angeschließen. Einstellen Der SwitchPilot 3 Servo kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Displays sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Servo gegen Überlast weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
Lieferbar
SwitchPilot 3 Mini Der kompakte SwitchPilot 3 Mini ist für den stationären Einsatz an schwer zugänglichen Stellen der Anlage gedacht und kann einen Doppelspulen-Weichenantrieb oder zwei magnetische Entkuppler oder ein zwei-begriffiges Lichtsignal oder andere Verbraucher schalten. Wie auch schon der große Bruder, bringt auch der SwitchPilot 3 Mini sein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern mit.
Vorbestellung
SwitchPilot 3 Servo Mini Der kompakte SwitchPilot 3 Servo Mini ist für den stationären Einsatz an schwer zugänglichen Stellen der Anlage gedacht und kann einen RC-Servoantrieb (z.B. ESU 51804, 51805 oder 51806) steuern. Sowohl der „Digitalbetrieb“ als auch der „Proportionalbetrieb“ sind hierbei möglich. Neben der Steuerung des Servos durch die Digitalzentrale ist auch ein reiner Analogbetrieb mit zwei Tastern möglich. Wie auch schon der große Bruder, bringt auch der SwitchPilot 3 Servo Mini sein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern mit.
Vorbestellung
